電動蝶閥的工作原理有哪些呢

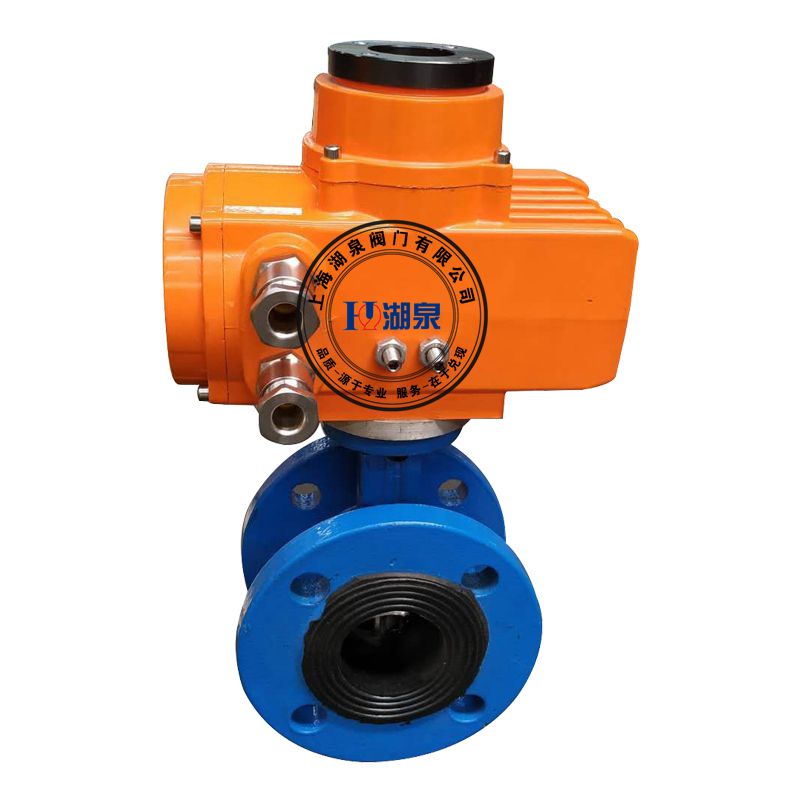

上海湖泉電動蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。
施工、安裝要點
1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0
MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB
50243標準要求，以閥瓣密封面無滲漏為合格。
一、電動蝶閥產品選用要點
1、蝶閥主要控制參數為規格尺寸。
2、蝶閥為單板式風閥，其結構簡單、加工方便、造價低廉、操作簡便，但調節精度差，僅適用于通風與空調系統中作開關或粗調節的場合。
3、可手動、電動或拉鏈式操作，可90°范圍任意角度固定。
4、由于單軸單閥板，承受力有限，在大壓差、大流速條件下時閥門使用壽命短。該閥有密閉式與普通式之分，保溫和非保溫之分。
5、電動式蝶閥僅有雙位式控制，電動執行機構與多葉閥相同。
二、執行標準
《風量調節閥》JB/T7228-94
三、相關標準圖集
《風閥選用與安裝》07K120
