電動蝶閥如何調限位開關，怎樣進行手動調節？從蝶閥的一端通氣，看閥門的關閉與開啟位置是否達到預定位置，如果沒有則需要將相應的限位螺絲往外轉動一些，具體需要轉多少依據蝶閥位置相差的距離來確定，通常向左旋轉時行程放大，向右旋轉時行程變小。蝶閥大大的減少了勞動力的浪費，適合現在的工業化產業。90°蝶閥，限位開關里面軸上有兩個凸輪，當轉過90°時，凸輪定住里面的一個擋塊，擋塊通過傳感電路反饋信號，執行器就關閉。
蝶閥適用于口徑較小的管道，由于一些重要部位的閥門需要將閥門開啟或者關閉狀態反饋到主控制室或者機艙內，就需要在操作手柄旁加裝限位開關，限位開關固定支架與手柄蝶閥的刻度盤固定，轉軸與閥門的閥桿連接，從而隨著閥門的開關轉動限位開關，限位開關需要有填料函和堵頭，連接電源系統，將信號反饋到主控制室或者機艙內，讓船員更方便的了解該閥門的開關狀態。
械連接調試：
調整蝶閥全開，然后再緊固法蘭片的墊片和螺釘。確保電動執行機構和蝶閥閥桿之間的鏈接是同心（同軸度）
電氣調試：
確保電動執行機構的微動開關限位與蝶閥的機械開關位置一一對應。如果有不對應的情況。請按照電動執行機構的說明書調整限位擋塊來確保限位開關的行程位置。

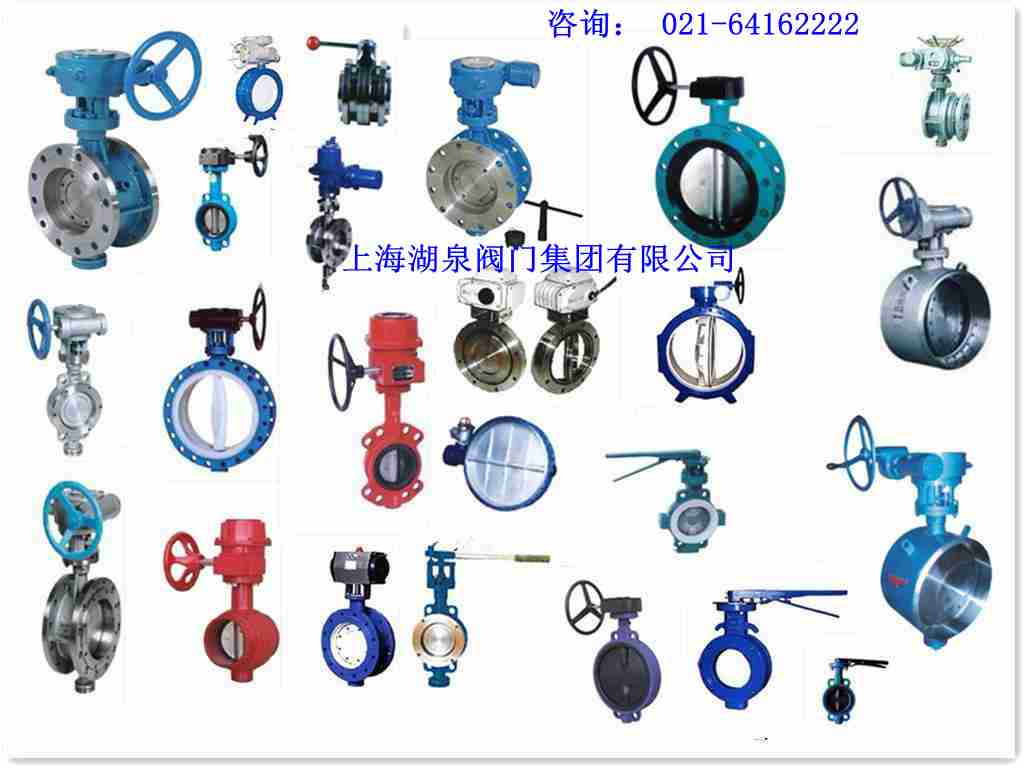

蝶閥又叫翻板閥，是一種結構簡單的調節閥，可用于低壓管道介質的開關控制的蝶閥是指關閉件（閥瓣或蝶板）為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，閥門可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。
限位開關又稱行程開關，可以安裝在相對靜止的物體（如固定架、門框等，簡稱靜物）上或者運動的物體（如行車、門等，簡稱動物）上。當動物接近靜物時，開關的連桿驅動開關的接點引起閉合的接點分?jǐn)嗷蛘邤嚅_的接點閉合。由開關接點開、合狀態的改變?nèi)タ刂齐娐泛蜋C(jī)。
