手動蝶閥根據結構形式可以分為常見的中線手動蝶閥、手動雙偏心蝶閥、三偏心蝶閥。中線手動蝶閥結構圖中線蝶閥的結構特征為閥桿軸心、蝶板、本體在同一位置上。蝶閥的結構形式: 蝶閥的工作原理 蝶閥是根據旋轉閥桿同時帶動碟版轉動來做啟閉的一種閥門,在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,主要是旋轉碟板90°來做流量控...結構形式:手動蝶閥的結構形式有中線、單偏心、雙偏心和三偏心等。工作壓力:手動蝶閥工作環境壓力不同,可以將其分為低壓蝶閥、中壓蝶閥、高壓蝶閥。

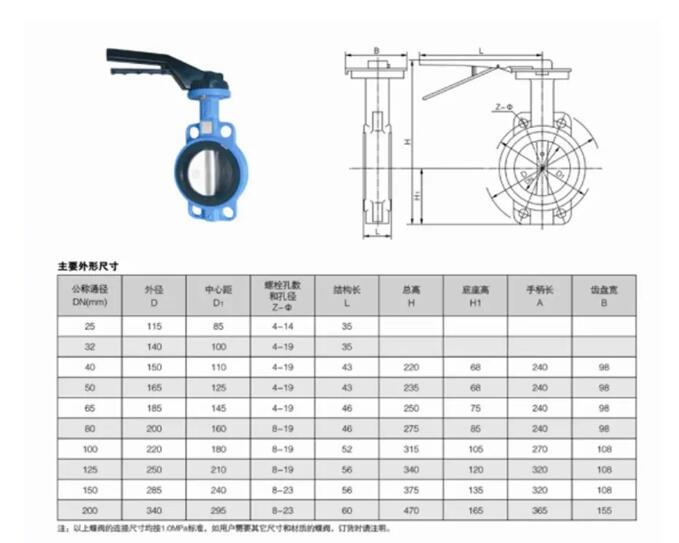

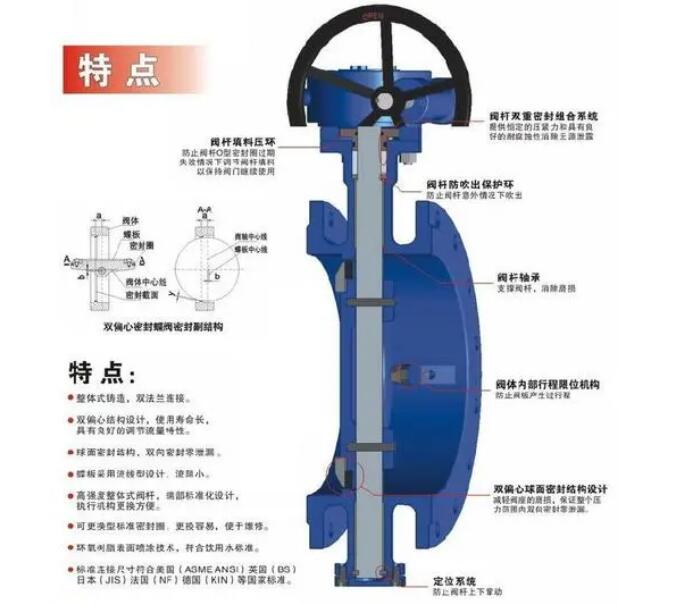

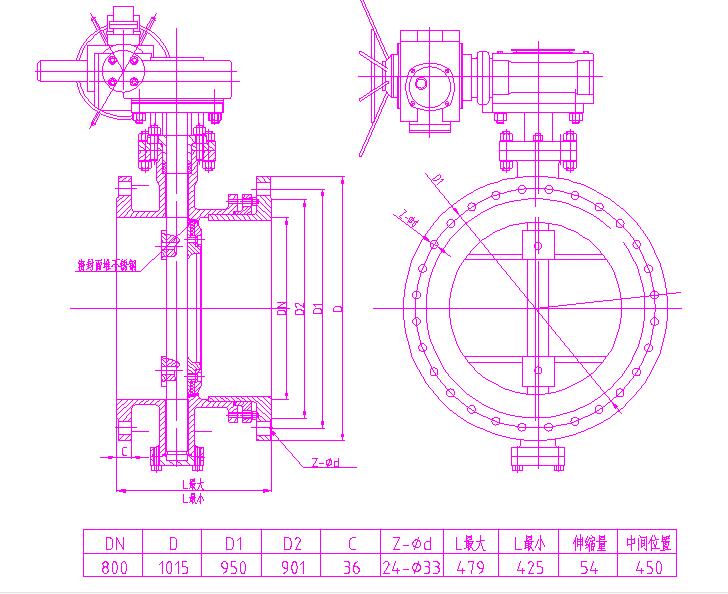

柄法蘭蝶閥圖片 手柄蝶閥的是所有蝶閥類型中,結構最簡單,操作最簡便的一種閥門。組成手柄蝶閥的主要部件有閥體、閥桿、蝶板、閥座和手柄。它的操作方法是人工扳動手柄,手柄運動方...下面,我們將詳細講解蝶閥結構圖及其工作原理。 蝶閥的結構圖 蝶閥主要由閥體、閥座、閥桿、閥盤、密封圈等部件組成。其中閥體是保證閥門強度、剛性和連接壓力的主要部件;閥座是擔負...
蝶閥的連接方式有法蘭連接、對夾連接、對焊連接及凸耳對夾連接。驅動形式有手動、蝸輪傳動、電動、氣動、液動、電液聯動等執行機構,可實現遠距離控制和自動化操作。 蝶閥工作原理 ...【對夾式手動蝶閥如何安裝】對夾式手動蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為0°-90°之間,旋轉到90°時,閥門則牌全開狀態。具有結構簡單、重量輕、安裝方便等優勢。由于閥盤為扁平圓盤形,其流體阻力比起其他閥門類型更小,流量特性更線性。
蝶閥的結構詳細圖解：蝶閥是一種常用的控制介質流量的調節閥門，它可以調節氣體、液體和固體介質的流量，是一種類型的閥門裝置，用于控制流體的流量大小和方向。手動蝶閥,手動代表的是蝶閥的驅動方式,手動的驅動方式又可以分為手柄和渦輪兩種。兩種的操作一種是扳動手柄來操作蝶閥的啟閉,另一種是轉動渦輪頭上的手輪來控制蝶閥的開關。手動蝶閥的結構詳細圖解 手動蝶閥泛指需要人工扳動手柄或轉動手輪來控制啟閉的蝶閥,手動蝶閥可以是軟密封的,也可以是硬密封的;可以是鐵的,也可以是鋼的。
